Z1&Z2のシリンダー厚さは

89.5mmが基本ですが、中には

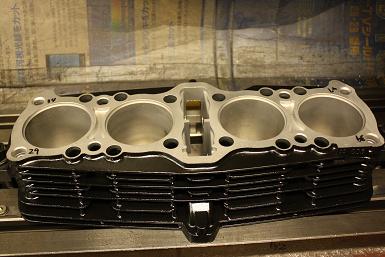

画像 133

一番インテーク側 89.35mm、エキゾースト側 89.29mm

四番インテーク側 89.37mm、エキゾースト側 89.39mm

とバラバラで特にこのシリンダーは一番と四番では0.1mm違います

ライナー入替しますので

この厚さと同じ高さに合わせて面研します

ライナー入れ替えた後もシリンダー上面を面研します

最終的にシリンダーの厚さを限りなく揃えます

このシリンダーは89.170mmで揃いましたが

基準より0.3mmほど薄いので

ベースガスケットの厚さと

ピストンのピンハイトを変更して合わせます

画像 134

此方のシリンダーはまだ良い方ですが加工します
